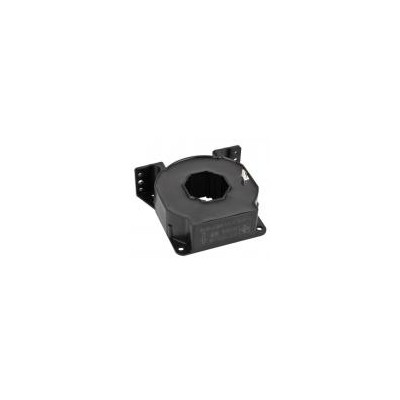

电流传感器JCE1005-FS
应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS，逆变电源等各行业。
额定测量电流IPN： 1000A
测量范围IP： 0~±1500 A
额定测量输出IM： 200mA
电源电压(±5%)： ±15V~±24V
转换比例KN： 1:5000
电流消耗IC： ≤28(@±24 V )+ IS mA（输出测量电流）
精度X： —准确度 XG(@ VPN,TA=+25℃)： ±0.5%
—非线性度εL(@ VPN，TA=+25℃)： <0.1%
—零点偏移电流 IO： ≤±0.4mA(@+25℃)
—零点温度偏移 IOT： ≤±0.2mA(@-10℃~+85℃)
≤±0. 8mA(@-40℃~-10℃)
—响应时间 tr (@90% of VP max)： ≤1us
—工作频率 f： DC-150KHz
耐压Vd： 一次侧回路对二次侧回路之间耐压： 3.8kV/50/60Hz/1min
工作温度TA： -40ºC~+85ºC
储存温度TS： -45ºC ~+100ºC
副边内阻RS： 48Ω(TA=70℃）
重量m： 550g×(1±10%)
标准： EN50178:1997
