Topt=25℃ |
1 Electrical characteristics电气特性
No.序号 | Item 项目 |
参数指标 | ||
1 | 充放电端口 | 同口 | ||
2 | 工作环境Working Environment | 温度范围： -20℃~60℃ | ||
3 | 充电电压 | ≤13.0V | ||
4 | 工作电流 Continuous Discharge Current | 小于10A | ||
5 | ELECTRICAL CHARACTERISTICS 电气特性 | Symbol 符号 | Content 详细内容 | Criterion 标准 |
Over charge Protection 过充保护 | VDET1 | Over charge detection voltage 过充电检测电压 | 4.25±0.025V | |
tVDET1 | Over charge detection delay time过充电检测延迟时间 | 1.0±0.3s | ||
VREL1 | Over charge release voltage 过充电解除电压 | 4.10±0.05V | ||
Over discharge protection 过放保护 | VDET2 | Over discharge detection voltage过放电检测电压 | 2.50V±0.0625V | |
tVDET2 | Over discharge detection delay time 过放电检测延迟时间 | 1.8±0.3s | ||
VREL2 | Over discharge release voltage 过放电解除电压 | 3.0V±0.0625V | ||
Over currentprotection过流保护 | IDP | Over current detection current 过电流保护电流 | 35-40A | |
tVDET3 | Detection delay time 检测延迟时间 | 11±5ms | ||
Release condition 保护解除条件 | Cut load 断开负载 | |||
Shortprotection短路保护
| Protection condition 保护条件 | Exterior short circuit 外部电路短路 | ||
Release condition 保护解除条件 | Cut short circuit 断开短路电路 | |||
6 | Balance 均衡 | V | Balance Voltage(Start) 均衡开始电压 | 4.2V±0.025V
|
Balance Voltage(Cut off) 均衡关闭电压 | 4.2V±0.025V
| |||
Balance Current 均衡电流 | 45±5mA | |||
Over Current Protection(Charging) 充电过流保护 | Charging Current in normally 推荐正常充电电流 | 3A | ||
Protection Condition 保护条件 | Charging Current:＞ 充电电流大于 | |||
Charging Protection release condition 充电保护解除条件 | Cut off charger 断开充电器 | |||
Overheat Protection 保护板过温保护(充放电) | Overheat Protection Condition 保护板过温保护条件（充放电） | 无 | ||
Overheat Protection Release Condition 过温保护解除（充放电） | 无 | |||
Interior resistance 内阻 | RDS | Main loop electrify resistance 主回路通态电阻 | VGS=10V；RDS≤8mΩ | |
Current consumption 消耗电流 | IDD | Current consume in normal operation 工作时电路内部消耗 | 20μA | |
7 | 断线检测时间 | 30S | ||
8 | 尺寸 | 以实际尺寸为准 | ||

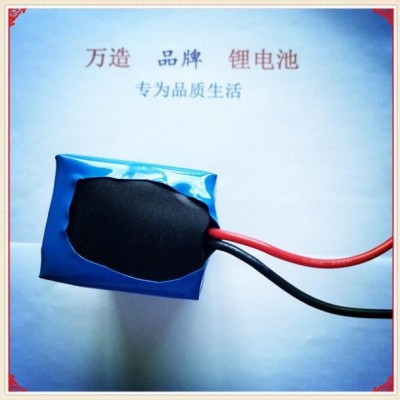

9 | 适用范围 Application | 12V电源，可按客户要求定制各电压，容量段锂电池组 | ||
2 使用及注意事项：
(1)在测试、安装、接触该产品时，做好严格的防静电措施！以避免产品遭受静电冲击而损坏。
(2)连接输出导线时，要选择带载合适直径的电源线，大电流放电时造成发热及线压降而可能造成起火，工作异常等及故障事故。
(3)安装电池组时，应注意避免机械强压对电池的损伤，装配不能过紧，不能强行挤压装配；
(4)使用过程要注意防静电、防水和防潮等。
(5)使用过程中请遵循设计参数及使用条件，不得违背本规格书参数使用，否则有可能损坏此电池组。
(6)使用过程中如出现异常情况，请立即停止使用，送回原厂或专业维修人员进行维修。
（7）使用完成后，电池组应该放置在干燥，阴凉处，电池组超过3个月不使用要充一次电，保证电池寿命。
— 勿将电池投入水中或将其弄湿；
— 勿在热源（如火或加热器）附近使用或贮存电池；
— 请使用原厂充电器；
— 勿将正负接反；
— 勿将电池直接连接到墙上插座或车载点烟式插座上；
— 勿将电池投入火中或给电池加热；
— 禁止用导线或其它金属物体将电池正负短路，禁止将电池与项链、发夹或其它金属物体一起运输或贮存；
— 禁止撞击、投掷或者使电池受到机械震动；
— 禁止用钉子或其它尖锐物体刺穿电池壳体，禁止锤击或脚踏电池；
— 禁止以任何方式分解电池；
— 禁止在火源或热条件下给电池充电；
— 禁止将电池置入微波炉或压力容器中；
— 禁止与一次电池（如干电池）或不同容量、型号、品种电池组合使用；
*1.如果电池发出异味、发热、变形、变色或出现其它任何异常现象时不得使用；如果电池正在使用或充电，应立即从用电器中或充电器上取出并停止使用；
*2.如果电池泄漏或发出异味，应立即将其从接近明火处移开；泄漏的电解液可能引起火灾或爆炸；
*3.如果电池漏液后电解液进入眼睛，不要擦，应用水冲洗，立即寻求医疗救助。如不及时处理，眼睛将会受到伤害；
*4.如果电池漏液，电解液弄到皮肤或衣服上，立即用流动的水清洗受影响区域，否则可能导致皮肤发炎。
*5.如果设备长期不用，将电池取出并放置在凉爽、干燥的地方，否则，电池可能生锈或性能变差。
