| 品牌 | 特力康 |
|---|---|
| 型号 | TLKS-PMG |

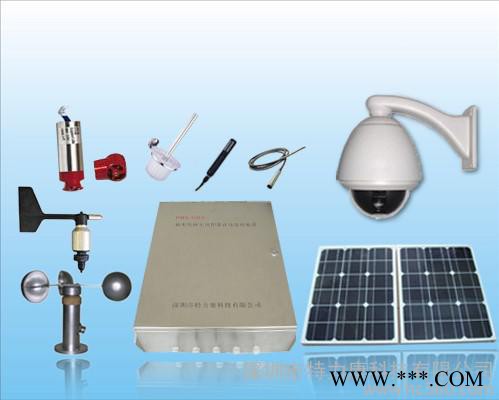

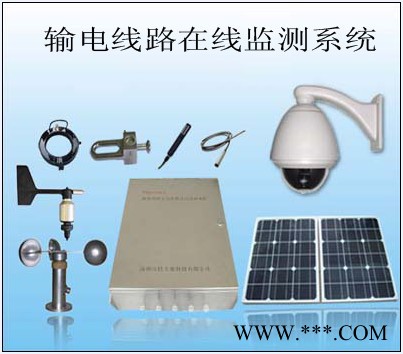

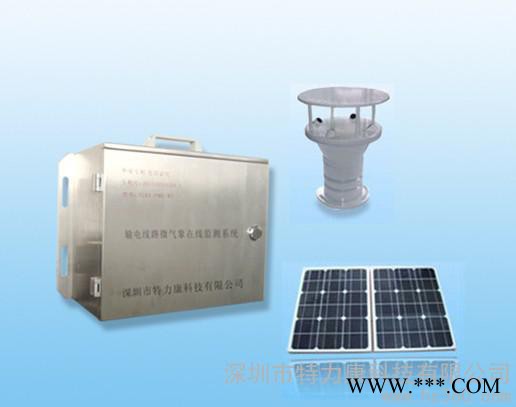

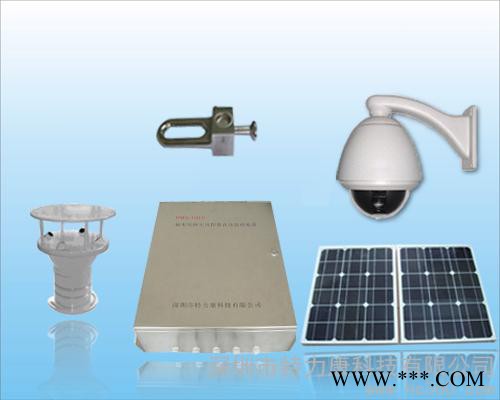

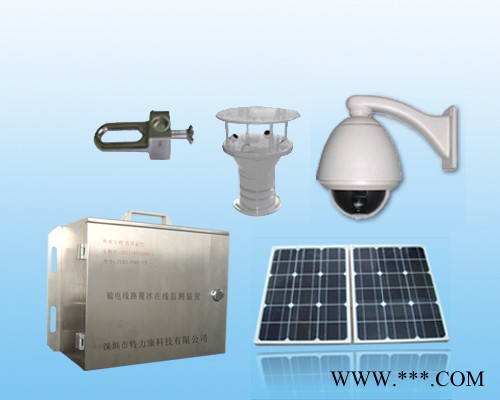

输电线路状态在线监测系统（TLKS-PMG）
一、概述
输电线路在线监测系统主要用于监控特高压输电线路运行情况、诊断输电线路设备状态。输电线路在线监测系统（OMDS），通过各种探测器，探测到输电线的温度、湿度、风速、风向、泄漏电流、覆冰状况、视频图像或图片等数字化信息，通过GPRS/CDMA通道，上传到特高压输电线路状态在线监测监控中心，同时可通过内部网登录各种内部管理系统和调度自动化系统。监控中心设有LCD拼接大屏幕系统，各种在线监测数据、图象、视频和抢修车辆位置等信息能直观显示在大屏幕上，使监控人员能及时监控设备运行情况，准确判断设备状态和现场情况，指挥车辆和专业人员处理各种输电线路的检修和抢修工作。
二、输电线路状态在线监测系统的工作原理
输电线路在线监测系统（OMDS），通过各种探测器，探测到输电线的温度、湿度、风速、风向、泄漏电流、覆冰状况、视频图像或图片等数字化信息，通过GPRS/CDMA通道，上传到特高压输电线路状态在线监测监控中心。
三、输电线路状态在线监测系统的主要功能
1．能探测空气温度；
2．能探测线表温度（高压终端场专用）；
3．能探测湿度；
4．能探测风速和风向；
5．能探测气压；
6．能探测雨量；
7．能探测绝缘子的泄漏电流，计算出污闪告警；
8．能探测覆冰的厚度，计算覆冰告警；
9．能上传视频图像或图片，实时监控现场；
10.具备太阳能供电；
11．具备防雷击设计；
12．设计防腐、防高磁、防高圧；
13．传输通信通道可以兼容PRS、CDMA、3G、Internet或性能更优越的通讯形式
四、输电线路状态在线监测系统的主要技术参数
名 称 | 技 术 指 标 |
工作电压 | DC12V |
功率 | 6W（瞬间 MAX：30W） |
通信方式 | GPRS、CDMA、3G、Internet或性能更优越的通讯形式 |
温度 | 范围：－40℃～+60℃； 精度：±0.5℃； |
气压 | 范围： 550～1060 hPa； 准确度：±0.3hPa。 |
湿度 | 范围：10～90%RH， 精度： ±3% RH； |
风速 | 范围： 0～60m/s； 精度： ±(0.5+0.03 |
风向 | 范围： 0～360° 分辨率：±3° 准确度：±5°。 |
雨量 | 降水强度：0～4mm/min；准确度：±0.4mm。 |
泄漏电流 | 范围： 1mA-10A 精度： 小于 3% 采样率：0～10kHz |
平均无故障时间 | 50000H |
