[新品] 全自动跟踪太阳直接辐射仪(TBS-320)

一、产品概述：

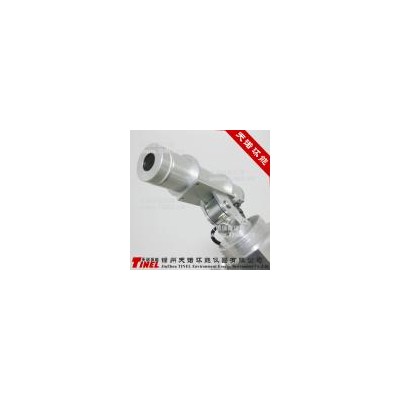

  TBS-320全自动跟踪太阳直接辐射仪由天诺环能自主研发生产，整机由全自动二维跟踪系统和直接辐射表两部分组成，用于自动跟踪测量光谱范围280nm-3000nm的太阳直接辐射量。全自动二维跟踪系统采用精确的轨迹算法和先进的微机控制技术，可在一定的水平和垂直角度内自由旋转跟踪太阳，不受阴雨天气影响，不需要人工操作干预，本产品是TBS-2型太阳直接辐射表（一维跟踪）的全新升级换代产品。配套使用的直接辐射表在全自动跟踪系统的配合下，可以精准的测量太阳能辐射量，可广泛应用于太阳能光伏发电站、太阳能热利用、气象环境、农业林业、建筑节能、新能源研究等科研单位和领域。

二、功能原理：

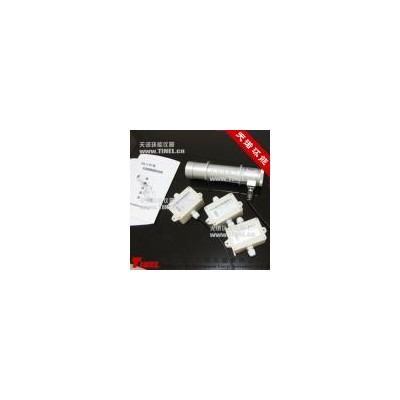

  TBS-320全自动跟踪太阳直接辐射仪由跟踪驱动器、精密电机、微处理器、直接辐射光筒、底座台架、电源适配器、太阳光跟踪定位传感器等单元组成。全自动跟踪系统采用二维跟踪驱动方式，利用太阳光跟踪平衡感应器和纵横驱动微电子控制技术等自动跟踪技术，结合轨迹算法和光点效应自动调整，驱动跟踪系统实时追踪太阳运转，使直接辐射表光筒垂直于太阳光线照射角度，从而达到辐射感应面完全接收的效果。直接辐射光筒由安装底座、石英玻璃片、光栏、内筒、热电堆感应面、干燥剂、信号输出接口等组成。太阳光感应模块是采用绕线电镀式多结点热电堆，其表面涂有低反射、高吸收率的3M黑色无光涂层。热结点在感应面上，冷结点在机体内，在线性范围内产生的温差电势与太阳直接辐射强度成正比，可输出电压或标准电流环信号，方便SOLAR-1太阳能辐射测量仪采集处理信号。直接辐射表在全自动跟踪系统的精准追踪下，才可以准确测得太阳能直接辐射量。
  直接辐射表输出辐射量(W/m2)＝测量输出电压信号值(μV)÷灵敏度系数(μV/W•m-2)，每个辐射传感器出厂前将分别标定出对应的灵敏度系数。

三、全自动跟踪系统性能参数：
  1、水平运行角度（太阳方位角）：-120～+120°（可调节）
  2、垂直调整角度（太阳赤纬角）：10°～90°
  3、限位开关：4个（水平角/赤纬角各2个）
  4、跟踪方式：微电子控制技术，二维角度自动驱动追踪。
  5、跟踪精度：4小时小于±0.2°
  6、运行速率：50o/sec；
  7、运行功耗：≤4.5W
  8、工作电压：DC 12V或AC 220V
  9、仪器总重：约6KG
  10、***大承重：5KG（可安装电池板功率1W～50W）

四、直接辐射表技术参数：

  1、光谱范围：280～3000nm
  2、测试范围：0～2000W/m2
  3、灵敏度：7～14μV／W·m-2
  4、稳定性：±1％
  5、内阻：约100Ω
  6、测试精度：±2％
  7、响应时间：≤30秒(99％)
  8、温度特性：±1％(-20℃～+40℃)
  9、输出信号：标配0～20mV或4～20mA（配标准电流变送器）
  10、工作环境：环温-40～70℃；大气湿度小于99%RH；室外全天候环境运行。
