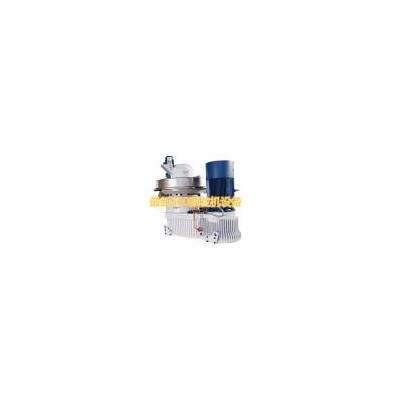

[促销] 江西省竹片颗粒机竹片颗粒机(333)|目前最新的【供应】

诚信档案

山东宇龙机械有限公司

+ 加为商友发送信件当前离线

会员级别：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码山东宇龙机械有限公司

进入店铺公司介绍公司地址产品信息

企业名片

在线询价

企业名片

山东宇龙机械有限公司

联系人：宇龙(先生)

联系固话：

联系地址：章丘区绣慧南关

【友情提示】：来电请说明在环球新能源网看到我们的，谢谢！

商品信息

基本参数

品牌：	未填
所在地：	山东济南市
起订：	未填
供货总量：	未填
有效期至：	长期有效

详细说明

散料效果好，但结构较为复杂，设备成本高；适用于流动性不好的团状、块状、片状等物料，对膨胀料、膨化料散料效果好。散料器构图2.3冷却仓冷却仓目前多采用截面成八角形的结构，克服了传统矩形结构的冷却死角，使冷却仓内的气流更均匀、稳定，有利于物料的冷却处理。冷却仓的集风罩容易被腐蚀，多采用不锈钢制造。2.4排料机构排料机构是逆流式冷却器的关键机构，其影响设备性能的主要方面有：进风和排料是否通畅均匀，排料时对物料破碎力的大小，调整、清空是否方便及对各种物料的适应性等。近来排料机构发展较快，根据排料机构的不同，逆流式冷却器大致分为如下几种。2.4.1滑阔式逆流冷却器滑阀式冷却器的排料机构主要由分隔框、活动框、固定框和偏心轴传动机构组成，结构示意图如图3所示。

逆流式冷却器由图3可知，排料状态时中间层的活动框由减速机通过偏心传动机构带动，使活动框作往复运动，活动框与固定框之间的相对位置不断变化，颗粒料并从这两个框的缝隙中排出。冷却状态时，活动框不运动，冷风从滑阀式排料机构底部全方位进入，从活动框和固定框之间的间隙进入冷却仓体内，穿过料层进行热交换。调整固定框与活动框之间的相对位置可排空、减小或增加排料量。存在的问题是活动框承受压力较大，使用时间长后易产生变形，生产小颗粒料时偶尔会发生局部漏料现象；排空时易产生残留，需人工清理干净；间歇排料时对颗粒有一定的挤压力；对团状、块状、片状等物料的排料效果不理想。2.4.2栅栏式逆流冷却器栅栏式逆流冷却器的排料机构是从滑阀式排料机构改进而来，主要由减压板、流量调节栅栏、排料栅栏、偏心轴传动机构组成，结构示意图如图4所示。

逆流式冷却器由图4可知，排料状态时排料栅栏由减速机通过偏心机构带动，使排料栅栏作往复运动，排料栅栏与调节栅栏之间的相对位置不断变化，颗粒从这两个栅栏的缝隙中排出。冷却状态时，排料栅栏不运动，冷风从栅栏式排料机构底部全方位进入，从减压板和调节栅栏之间的间隙进入冷却仓体内，穿过料层进行热交换。调整调节栅栏与排料栅栏之间的相对位置可排空、减小或增加排料量。减压板分担了排料栅栏的正压力，解决了由此引起的栅栏变形问题，克服了漏料现象。相对于滑阀排料机构减小了动力消耗，进风面积更大，对颗粒的挤压力也较小；因此粉化率更低，排空残留较少，具有更好的冷却效果。但对团状、块状、片状等物料的排料效果不理想。2.4.3摆式翻板逆流冷却器摆式翻板逆流冷却器的排料机构主要由曲柄连杆、翻板、驱动系统组成；驱动系统有气力驱动和液压驱动两种形式，结构示意图如图5所示。
