国科GK-STLL 生态流量监测系统 生态水流量在线监测 生态水工程

生态流量在线监测系统

生态流量在线监测系统

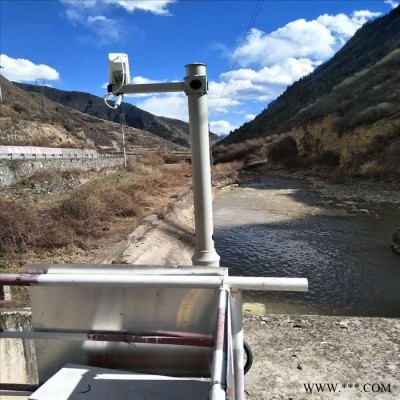

本系统通过以下多种传输方式，实时把遥测发送站的采集数据地传输到APP端（PC端）。数据终端测控单元处通过水位数据、闸门开度值（或泄放流量的钢管口径大小）及该电站大坝设计资料计算出当前生态流量泄放值；采集（计算）到的数据及监控画面通过协议封装经过传输方式发送至我司云服务器终端，APP端（PC端）访问云服务器终端方可实时掌控遥测发送站的采集数据及监控画面。

工作电源：AC/DC220V   DC24V   DC12V(蓄电池供电)

波 特 率：300~9600bps（内部自由设定）

通讯方式：1）GPRS网络  遥测距离：无限远

          2）光纤传输   遥测距离：用户具备

          3）北斗卫星   遥测距离：无限远

测量范围：0~200m可选

分 辨率 ：1、0.1、0.01或0.001字

输出方式：0～5Ⅴ、1～5Ⅴ、0～10mA 、4～20mA

通讯方式：标准RS-485/232输出，方便上传到地方调度监控系统

环境温度：-25℃～+65℃

报警方式：可选择1~4限报警（上限、上上限、下限、下下限）

管理方式：管理员可实现N个水电站数据进行管理

视频方式：支持8 路模拟标清视频输入（PAL 制式：1280*1024；1024*768；704*576可选）

存储方式：HDD：500GB（标配，可扩展至 2TGB）

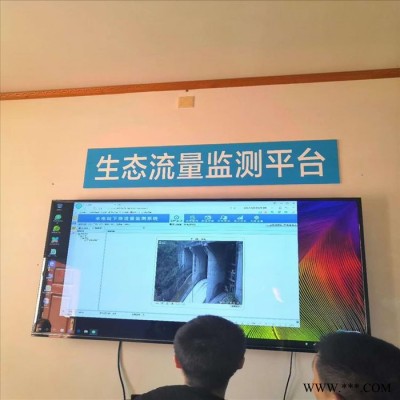

显示功能：1）手机APP端实现：在线实时监控画面、当前水文数据、生态流量泄放数据及雨量数据；

2）电脑P C端实现：日报表、周报表、月报表、年度报表、曲线报表显示功能、在线实时监控画面、定时抓拍监控画面、当前设备工作电压、水文数据、生态流量泄放数据及雨量数据。

下泄生态流量监测系统在确保实现系统总体功能的前提下，应用先进的科学技术以满足系统的实用性、可靠性、先进性及扩展性要求，为工程施工和运行提供服务。

a) 功能完备性原则：

遥测系统既能准确、可靠、及时地采集、传输水文情信息，同时还要求将遥测站的运行信息及时、准确地传递至测控中心，以便运行维护人员实时掌握遥测站的运行状态；数据库系统和应用软件系统能充分满足水库洪水预报、水库日常调度及生产管理的有关要求；在需要时可与上级主管部门的调度系统实现无缝连接；对各项信息进行有效的加工、处理和存储。

b) 稳定可靠和技术先进性相结合原则：

下泄生态流量监测系统是一个技术先进的系统，更是一个高可靠性的系统，应有很高的运行可靠性和充分的系统安全保护措施。当技术先进性和运行可靠性之间存在矛盾时，应首先满足系统运行的可靠性，尽量将工程运行时水库预报调度过程中的风险降到**小。

c) 开放性原则：

下泄生态流量监测系统必须是一个开放式系统，系统选用的通信设备、计算机设备和应用软件均应符合国内相关的标准，路由器应具有中华人民共和国信息产业部的入网许可证，能实现多种软硬件应用平台的无缝集成，与其它内部和外部系统的连接。

d) 标准化原则：

下泄生态流量监测系统必须是一个标准化系统，必须建立标准的、符合规程规范要求和国际国内发展趋势的硬件平台、操作系统平台、数据库结构和应用软件结构，便于系统的维护、扩充、扩展。
