无顶电动搬运车（JZH43-5T-W）配置表
电 器 系 统 | 电控 | CURTIS（1205M-400A） 两个电控 |

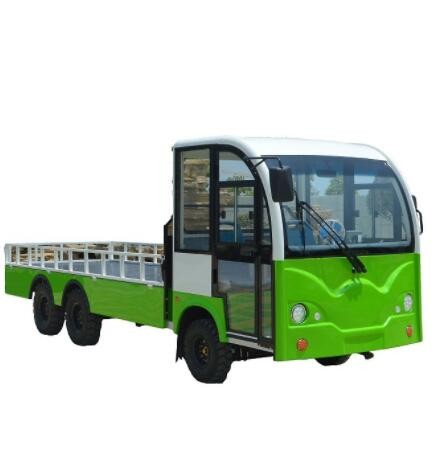

示意图片 | |||
电池 | 2V 440 AH/只， 24只/ 48 V铅酸加液电池 | |||||
电机 | 两个5KW串励电机 | |||||
充电机 | 工频式充电机 | |||||
充电时间 | 8-10小时（放电率为80%） | |||||
车 身 配 置 | 车体基本颜色 | 黄色 | ||||
座 椅 | 二个单人公交座椅 | |||||
车 体 | 钢制车架（大梁为槽钢）＋玻璃钢前脸+后箱平板 | |||||
仪表台 | 液晶组合仪表（含电流、电压、车速、里程、灯光等信号） | |||||
灯光及信号 | 组合前灯、转向灯、组合后尾灯、电喇叭及倒车蜂鸣器 | |||||
开关 | 启动开关、灯光、前后换向开关、警告灯及倒车报警器翘板开关 | |||||
方向盘 | 聚氨酯发泡方向盘 | |||||
油漆 | 电脑调漆，专业喷涂设备 | |||||
底 盘 | 动力传动系统 | 无极变速系统 | ||||
转向系统 | 循环球式方向机，电动助力转向器 | |||||
前桥及悬挂 | 钢板弹簧非独立悬挂、筒式液压减震 | |||||
后桥及悬挂 | 载重式后桥、钢板弹簧非独立悬挂、筒式液压减震， 后双桥、双电机驱动 | |||||
制动系统 | 前后鼓式液压制动器、双回路液压制动、驻车制动装置 | |||||
轮胎 | 6个叉车轮胎 | |||||
技术参数 | 额定乘员 | 2人 | 满载最大行驶速度 | 15km/h | ||
外形尺寸长*宽*高 | 5900mm×1500mm×1500mm | 后平板长*宽 | 4300mm×1700mm | |||
整车装备质量 | 2300kg | 制动距离 | ≤7m | |||
整车载荷 | 5000kg | 充电输入电压 | 220v | |||
前、后轮距 | 1270/1480mm | 续驶里程（空载） | 50km | |||
轴距 | 3300mm | 最大爬坡度 | 10% | |||
最小离地间隙 | 150mm | 最小转弯半径 | 10m | |||
