| 组成产品 | 智能指示器、通讯机、通讯终端 |
|---|---|
| 品牌 | 胜禧 |
| 型号 | SX-300J |

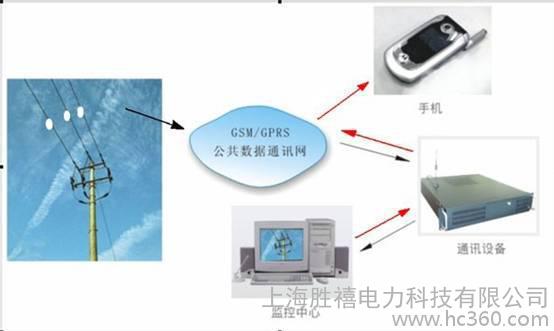

系统组成：
1. 监控中心：
●系统主站监控软件一套；
●通信交换机一台（天线，串口线，电源线）；
●带串口的电脑服务器一台（显示器，主机，附件，配线）；
2. 分布在电网各监测终端点若干：
监测器具体分类如下：
●架空线路故障监测终端
●电缆线路故障监测终端
●集中转发器（子站）
系统的主要功能
1：遥信
当配电线路发生短路、接地故障时，故障线路段对应相线上的指示器应检测到短路、接地故障，并发出故障报警指示。通过无线通信方式输出故障数据信息到监控中心和负责次区域段工作人员手机上。
2：遥控
通过人工指令使指示器自动报警和复位。作用：
●线路故障解除后，人工指令复位，无需等待指示器自动复位；
●线路长时间无故障，使用遥控功能可判断指示器好坏。
3：短路智能检测功能：
指示器能够自动适应各等级线路的电压电流，根据短路故障特征（电流突变原理）为依据，并智能判断短路故障电流值，与其他厂家的电流定值法相比，大大提高了短路故障判断的准确性，解决了电流定值法判断带来的错报、误报、乱报等问题，该技术目前处于国内行业领先水平。
4：接地检测功能
采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地。
5：通信功能
●指示器具备中短程无线通信接口。
●指示器的无线通信具备路由功能，能实现灵活组网。
6：防止负荷波动误报警功能
在线路电流非故障波动时指示器不会误报警。
7：自动躲避合闸涌流功能
在配电线路进行送电合闸（或重合闸）时，安装在此线路的指示器能够躲过冲击电流且不会误动作。
8：重合闸最小识别时间0.2秒
●故障指示器能识别重合闸间隔为0.2 秒的瞬时性故障，并正确动作；
●非故障分支上安装的故障指示器经受0.2 秒重合闸间隔停电后，在感受到重合闸涌流后不会该误动作。
9：电池容量
故障指示器内部电池采用大容量锂电池做为后备电源，外部采用太阳能板从外部取电供给指示器内部的超级电容。
10：带电装卸功能
●指示器能带电装卸，而且装卸过程中不会误报警。
●指示器的安装具备专门的安装工具，安全、便利、可靠。
技术特点
1.采用最新研发的综合信号分析检测技术，检测故障的准确率高。
2.架空配电线路采用零序电流综合分析，大大提高单相接地故障检测准确性。
3.检测终端采用免维护自充电电源，使用寿命长。
4.可以记录并指出连续发生的故障。
5.主站软件采用图像直接显示线路运行情况。直接明了，线路出现故障后报警信息及时转发到相关的管理人员的手机上。
6.主站软件对线路进行拓扑分析、自动显示运行方式。
7.利用现有无限GSM网络，使用范围广，一个电力公司所有的输电线路、配电线路、低压线路的监控中心只需一个。
8.主站软件功能强大，具有多项管理功能，并可根据用户需求不断升级。
9.主站软件功能模块独立，可以适应不同规模的网络组成。
10.设备支持固定IP或域名指向，便于系统升级。
主要技术参数
1：环境指标
1.1 环境温度：-40～70℃，最大日温差30℃
1.2 相对湿度：5%～100%
1.3 海拔高度：＜2000m
2：系统指标
2.1 系统电压：≤500kV
2.2 系统频率：50Hz
2.3 变电站出现最大过流保护延时：10秒
2.4 导线外径： 8～40mm
3：主要技术性能和参数
3.1 工作电源
①太阳能供：太阳能板向超级电容充电。
③电池供电：3.6V/3.5Ah的锂电池做为后备电源。
3.2 静态功耗：不大于0.02W
3.3 自动复归时间：1～48h可整定
3.4 短时耐受电流：40kA/2S
3.5 抗风能力：风力150km/h不可松脱
3.6 设计寿命：10年
