1、概述
风力发电机是将风能转换成电能的设备,风能通过叶轮带动主轴、增速箱、发电机组转换成电能。随着大规模风电场的投入运行，出现了很多的设备运行故障。而传统的维修方式效率较低，成本很高，因此对维修方式的变革迫在眉睫。
发电机组的状态监测和故障预测、诊断是目前风力发电机设备维修、维护管理的主要手段,其状态监测的方法很多,主要有力、位移、振动、噪声、温度、压力等监测。由于振动引起的机械损坏比率很高,在诊断技术上应用**多的是机械振动信号检测, 风力发电机运行状态通常可从振动数据上体现出来。
本公司研制开发的风力发电机组状态监测系统，具有振动数据实时监测、分析及超限报警制动等功能。可以减少机组的非计划停机及由此造成的发电损失和维修成本，帮助发现早期故障隐患，降低故障发生率。
2、 系统架构
现场监测仪是针对风电机组监测需要而设计的现场采集单元，其体积小重量轻，可方便地安装在机舱内部，负责采集和调理现场传感器采
集的信号，并进行数据通讯。
技术特点
◆ **大输入通道：16路振动量，8路工艺量，2路转速量。
◆ 1路继电器输出通道。
◆ 24位AD数模转换，保证持续数据采集。
◆ 16通道实时信号同步采集。
◆ 不同通道采用不同采样频率同时采集。
◆ 模拟信号测量频率范围：0~40kHz。
◆ FFT：100~6400线。
◆ 加速度包络：使用4个带通滤波器。
◆ 防护等级：IP65。
◆ 以太网数据传输。
4.振动监测主系统
主系统安装监测软件，监测软件与数据库系统配合使用。软件除完成系统结构框图中的核心监测分析功能外，实现各种辅助功能。
软件辅助功能
◆ 用户管理：登录、权限等管理。
◆ 系统设置：能够对保证系统正常工作的各种参数进行人工设置，在不改变软件的情况下满足将来可能增加和修改监测参数的需要。
◆ 数据库管理：数据库管理包括附加数据库、分离数据库、备份数据库、还原数据库和新建数据库等功能。
◆ 日志记录：记录登录用户的操作记录。
软件核心功能
◆ 数据采集：系统能连续采集并存储风电机组的所有振动信号、转速信号及与风电机组状况有关的过程参数。
◆ 状态识别：系统能自动识别机组状态，如正常状态、启停机状态和异常状态等，可自动生成较全面反映机组状态的报告。
◆ 实时监测：以主监视图、棒表、数据表格等方式实时显示所监测的数据。
◆ 智能报警：当机组出现异常时可实现自动报警，避免引起机组进一步的损伤。
◆ 事故追忆：设有黑匣子数据库，可追忆事故前后的详细数据。
◆ 故障诊断：可分析诊断风电机组的常见故障，包括轴系常见故障、齿轮和轴承故障等，并具有知识库管理功能。
◆ 事件列表：记录报警事件和开关事件的详细资料。
◆ 通讯功能：遵循IEC 61850标准，提供与其他系统通讯接口。

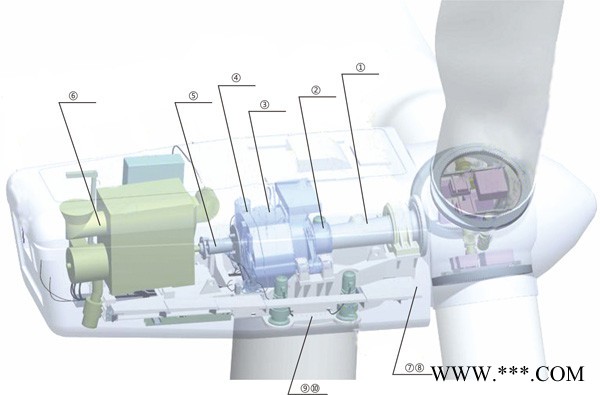

风电机组部件 | 传感器数量 | 序号 | 安装方向 | 频率范围Hz | 传感器类型 | 安装方式 |
主轴承 | 1 | 1 | 径向 | 0.1~100 | 加速度 | 刚性机械紧固/粘结剂/磁座 |
齿轮箱 | 3 | 234 | 径向 | 0.1~100（行星齿轮、中间轴轴承） 10~10000（高速轴轴承） | 加速度 | |
发电机轴承 | 2 | 56 | 径向 | 10~10000 | 加速度 | |
机舱 | 2 | 78 | 轴向及横向 | 0.1~100 | 加速度 | |
塔架上部 | 2 | 910 | 轴向及横向 | 0.1~100 | 加速度 |
|
