| 材料 | 光学玻璃 |
|---|---|
| 形状 | 圆形 |
| 品牌 | 激埃特 |
| 型号 | LP5.5um 硅片 |
| 加工定制 | 否 |
| 膜层材料 | 单晶硅 |
红外滤光片
产品介绍： 我司生产的远红外带通滤光片中心波长一般在2.0μm~25μm范围内，采用硅、锗、蓝宝石、氟化镁、氟化钙为基材镀膜。滤光片峰值可达75%以上。 产品具有截止率深、截止带陡，可根据客户要求进行定制加工。红外滤光片主要应用于安防监控领域，红外气体分析仪，夜视产品，红外探测器，红外接收机，红外感应，红外通讯产品。具体到产品比如：监控摄相机，遥控器，红外幕墙产品，红外感应马桶、水龙头、洗手液装置，红外测温器，红外打印机，交互式电子白板，红外触摸屏，指纹识别机，人脸识别系统等。
红外波段包括的波长范围很宽广，从780nm~14um，其中又分近红外，中红外和远红外。近红外(代号IR-A，波长780～1500nm,NIR)、中红外(IR-B,1500～6000nm,MIR)、远红外(IR-C,6000～14000nm,FIR)3个波段。
从材料上划分，有光学玻璃镀膜的，也有有色玻璃制成的，也有塑料红外滤光片。这里所指的是近红外滤光片。如果涉及到中远红外，材料还有Si，ZnSe,Sapphire，CaF2,石英玻璃等。
从光学特性上来划分，有长波通型IR long pass filter和带通型IR bandpass filter。
有色玻璃制作而成，通常为黑色，比如IPG-800。它将可见光吸收，允许透过红外光。如果透过此红外滤光片去看太阳，依然可以看见一个红红的太阳。适合用于红外呈像。
在光学白玻璃上通过真空镀膜制成红外滤光片，比如IPGC-720，这种类型的又叫光学冷镜，它将可见外反射，让可见光透过。外观看起来是银色的，像是一面镜子。如果是中远红外的滤光片，要在Si，Sapphire，石英玻璃上镀膜。
由特种塑料制成的红外塑料滤光片，外观黑色，如果透过此红外滤光片去看太阳，也可以看见一个红红的太阳。这种塑料的材料可以是PC也可以是PMMA。再说带通型，带通滤光片都是由真空镀膜而成。对于近红外的带通来说，是在白玻璃上镀膜。如果是中远红外，则会在 Sapphire上镀膜。大家可以补充。其中近红外的带通滤光片相应的光源主要是红外IR LED和红外激光，所以主要波长有808nm,850nm,905nm,940nm,1064nm,也有不常用的780nm。所以常用的近红外滤光片的波长主要就是这些。相应的型号有BPF-850,NBF-808,BPF-940.激埃特针对红外气体所使用的红外滤光片进行了专业的研发生产，采用世界先进镀膜设备。产品使用远红外蒸发镀膜技术在硅、锗等红外材料上进行镀膜加工。产品具有波长定位准，透光率高，截止深度高等特点，红外滤光片的波长覆盖到780nm-14000nm

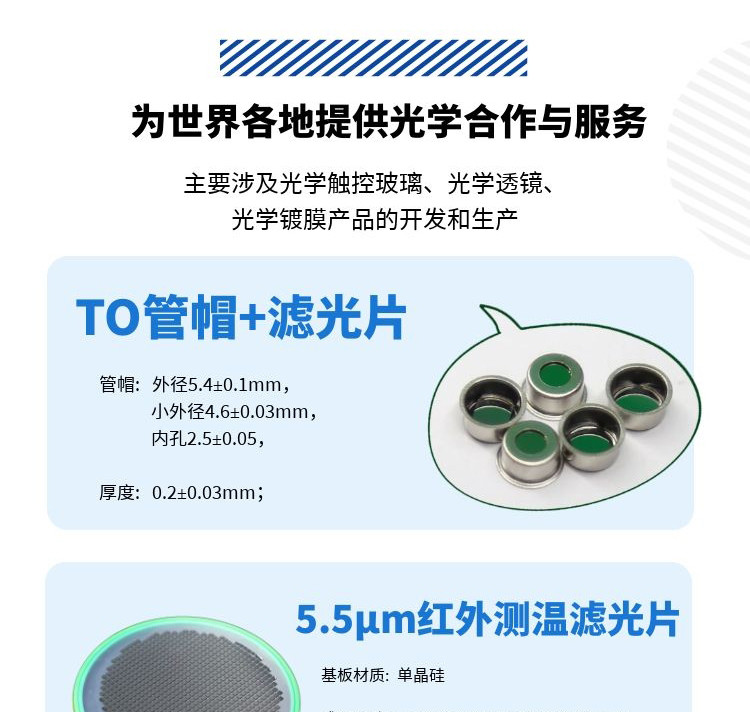

1. 品名： LP5.5um 硅片
2. 内部编号：GIAI-红外5.5um 长波通
3. 基板材质： 单晶硅
4. 成品尺寸： 2.8*2.8*0.5mm & 2.9*2.9*0.5mm & 3.0*3.0*0.5mm
镀膜尺寸： 4 寸（直径100mm） & 6 寸（直径150mm）
成品尺寸公差：0/-0.15mm
成品厚度公差：±0.05mm
5. 光学特性： 2-5um @ Tave<1%
6-14um @ Tave>85%
6. 光谱曲线：
7. 外观： 1）无明显凹陷和凸物，双面光面，符合美军标60/40 标准。
2）平行度：<1arc min
8. 膜层强度： 1）用美军标800 的3M 粘拉胶进行迅速拉扯实验，确保膜层无脱落。
9. 包装方式： 1）镀膜4 寸或6 寸的大片直接按照成品尺寸切断，并双面覆膜。
2）每一版用泡棉隔开，并抽真空包装。
3）根据放入数量每个独立小包装之间再用泡棉隔开。
4）产品与外箱之间用泡棉隔开。
10. 装配使用方法： 1）拆开外包装，取出每个独立包装。
2）撕开其中一面的保护膜
3）用真空吸笔拿取每个成品硅片进行封装
11. 出货附带资料：
1） 产品光谱检测曲线。
2） 出货检验报告。
| 远红外带通滤光片 | |
| 工艺方式 | 真空镀膜 |
| 基材 | 硅、锗、氟化镁、氟化钙、蓝宝石 |
| 工作波段 | 1.8~9.5μm、2.5~25μm |
| 带宽 | 1-10μm |
| 峰值透过 | T>75% |
| 通光孔径 | 镀膜覆盖面大于95%有效面积 |
| 表面光洁度 | 国标三级，美军标40-20（划伤/麻点） |
| 环境测试 | MIL-STD-810F |
参数：
光谱展示：
常规波长以及应用领域：
| 名称 | 特点 | 用途 |
| 窄带滤光片 | 4260nm红外窄带滤光片 | 二氧化碳CO2检测 |
| 3900nm红外窄带滤光片 | 二氧化碳CO2检测参考波长 | |
| 3350nm红外窄带滤光片 | 甲烷CH4检测 | |
| 3470nm红外窄带滤光片 | 汽车尾气检测 | |
| 3570nm & 5640nm红外窄带滤光片 | 酒精检测 | |
| 4650nm红外窄带滤光片 | 一氧化碳CO检测 | |
| 5050nm红外窄带滤光片 | 一氧化碳CO检测参考波长 | |
| 7350 nm红外窄带滤光片 | 二氧化硫SO2检测 | |
| 7900 nm红外窄带滤光片 | ||
| 带通滤光片 | 8-14 um红外带通滤光片 | 人体温度检测，电子体温计等 |
| 长、短波通滤光片 | 5.5 um长波通红外滤光片 | 人体温度检测，自动感应设备，红外灯开关 |
| 6.5 um长波通红外滤光片 | 人体温度检测，自动感应设备，红外报警器 | |
| 增透膜 | 3-5 um红外增透膜 | 温度测量窗口 |
| 8-14 um红外增透膜 | 温度测量窗口 | |
| 客户定制 | 可按客户要求定制各类滤光片 |
| 应用 | 中心波长 | 半带宽 | 透光率 | 带外截止率 |
| Co2检测 | 4260nm | 90-380nm | T>70% | UV~11μm@T<1% |
| 甲烷探测计 | 3900nm | 90-170nm | T>70% | UV~11μm@T<1% |
| 一氧化碳检测 | 5650nm | 225nm | T>70% | UV~11μm@T<1% |
| 酒精检测 | 5640nm | 230nm | T>70% | UV~11μm@T<1% |
| 二氧化硫检测 | 7350nm | 225nm | T>75% | UV~11μm@T<1% |
| 温度检测 | 11000nm | 6000nm | T>70% | UV~20μm@T<1% |
