·12V/24V自动识别控制器工作电压
·密封、胶体、开口式三种类型蓄电池充电程序可选
·超宽蓄电池端输入电压范围：DC8.0V— DC32.0V，兼容12V/24V全电压范围
·全数字高精度恒流控制，电流控制精度30mA
·输出转换效率***高95％
·在额定功率、电流范围内可调节额定输出电流
·本机设有按键和数码管，可通过按键操作修改控制器的放电控制参数，通过数码管可显示系统运行信息
·自动电子保护功能包括：超温保护；输入极性反接保护；输出短路保护
·负载控制参数、输出电流值均可单独设定
·IP67防护等级
保护功能：
· 光伏阵列短路保护
· 光伏组件极性反接保护
· 蓄电池过放保护
· 蓄电池过充保护
· 蓄电池极性反接保护
· 高电压瞬变
· 负载过载保护
· 负载短路保护
· 超温保护

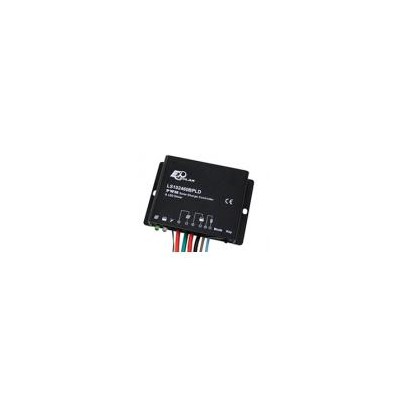

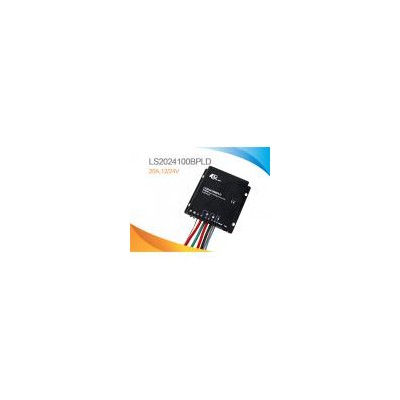

电气参数 | LS102460BPLD | LS2024100BPLD |
额定电压 | 12/24V | |
输入电压范围 | 8～32V | |
额定充电电流 | 10A | 20A |
负载功率 | 30W/12V,60W/24V | 50W/12V,100W/24V |
***大效率 | 95% | 96% |
额定输出电流 | 2.0A | 3.3A |
输出电压范围 | 蓄电池电压+2V～60.0V | |
温度补偿系数（默认） | -3mV/℃/2V（以25℃为基准） | |
静态损耗 | 9.4mA/12V; 12.2mA/24V | 8mA/12V; 7mA/24V |
均衡电压 | 密封：14.6V，开口：14.8V | |
提升电压 | 胶体：14.2V，密封：14.4V，开口：14.6V | |
浮充电压 | 胶体/密封/开口：13.8V | |
低压断开恢复电压 | 胶体/密封/开口：11.9V | |
低压断开电压 | 胶体/密封/开口：11.4V | |
工作环境温度范围 | -35℃到+55℃ | |
超温保护 | 85℃ | |
防护等级 | IP67 | |
外形尺寸 | 108.5*75*25.6mm | 108.5*110*25.6mm |
电源引线 | 4mm² (PV/Batt.) 1.0mm² (Load) | 6mm² (PV/Batt.) 1.5mm² (Load) |
净重 | 0.36kg | 0.5kg |
