CMP03草坪灯充放电控制器
本控制器专为太阳能草坪灯、太阳能庭院灯，小型太阳能路灯、小型太阳能广告灯设计。体积十分小巧，具有光控功能，封胶处理，充电带有温度补偿。适合12W（12V）或 36W 以下太阳能板照明灯系统。
功能
1、防止过度充电和过度放电
2、防止夜间太阳能板向蓄电池反向放电
3、依据光线强弱，傍晚自动开启照明灯
4、自动关闭照明灯：A 电池充足时，将在黎明时自动关闭照明灯；B 电池不充足时，将自动提前关闭照明灯。
性能参数表
额定电压 | 12V | 供电停止电压 | 10.5V |
额定充电电流 | 3A | 供电恢复电压 | 12.0V |
额定负载电流 | 3A | 光线控制模式 | 可见度20m |
充电停止电压 | 14.4V | 工作温度 | －10- +40℃ |
停止电压温度系数 | -3mV/℃/cell | 相对湿度 | ≦90% |
外形尺寸 | 55×36×20mm | 重 量 | 33g |
连接：
1、接线前请仔细核对并确认太阳能板、蓄电池、和用户负载额定电压都为12V。CMP03太阳能充放电控制器额定输出为12V/3A。
2、CMP03太阳能充放电控制器的引出线红为“+”，黑线为“-”。
3、对照接线图，先把蓄电池连接到CMP03太阳能充放电控制器，然后连接太阳能板，***后连接用户负载，顺序先后不能错。
4、确保彼此间“+”、“-”极连接正确。

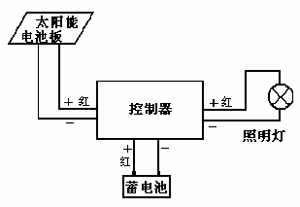

CMP03接线示意图
指示灯：
1、充电指示灯1支，亮起表示正在强力充电，闪动表示正在浮动充电，不亮表示充 电已经停止。
2、负荷指示灯1支，亮起表示有输出，负载可以工作；不亮表示没有输出，负载不能工作。
注意事项：
1、接线前请仔细核对并确认控制器、太阳能板、蓄电池、负载的额定电压应相同，都是12V。
2、太阳能板、负载的额定电流不得大于控制器的额定电流３A。
