| 额定电压 | 12V |
|---|---|
| 额定功率 | 20W |
| 类型 | 独立太阳能光伏电站 |
| 用途 | 户外供电 |
| 执行质量标准 | 英标 |
| 品牌 | 博伦经纬 |
| 型号 | SPN1 |
| 加工定制 | 否 |

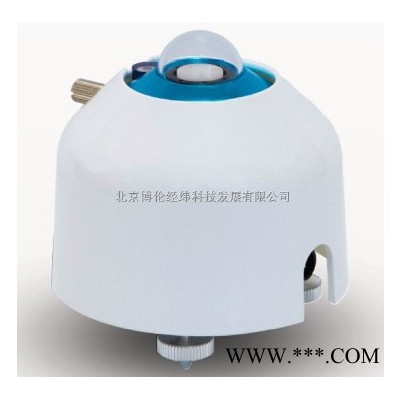

英国Delta-T SPN1基准式太阳辐射传感器是专门针对气象和光伏用户设计研发的，测量总辐射，散辐射，日照小时数和计算出直接辐射，用户也可以增加直接辐射表或其它气象仪器。对于许多太阳能光伏发电项目、太阳能热发电项目、太阳能板和太阳能热水器效能评估等方面都可以使用该系统。
特点：
l 没有移动部件，遮挡环和被动跟踪
l 可以在任何地点工作
l 具有专业设计的并相关权威部门认可的太阳日射强度计，WMO气象级测量仪器
l 内置加热器，可以长期暴露在野外工作的设计
l 安装操作使用非常简单，不需要定期调节天顶角，日常维护工作量少
l 传感器选择，配置灵活。容易配置其它传感器测量气象参数和太阳能系统性能参数。
SPN1日射强度传感器是一个具有专业设计的并有相关权威部门认可的、气象级的仪器，仪器内置加热器，设计用于长期户外测量。仪器的成本是低廉的、安装时简易的。没有定期调整的需要，也没有南北极比对的需要，可以在任何纬度工作。
◆ 产品特点
测量全球总辐射、直接辐射、日照时数和散射辐射，单位为W/㎡
WMO测量值：＞120W/㎡为日照时数
无定期调整需求，无南北极比对需求
无移动部件，无遮挡环，无电机跟踪需求
任何纬度可工作
精密磨砂玻璃顶罩
宽温热电堆传感器
理想的近光谱和余弦响应
标准输出灵敏度
◆ 独特设计
传感器采用了7个小型热电堆传感器排列起来，然后通过计算机产生一个阴影模型，测量出直接辐射和散射辐射。
阴影模型和热电堆已经被安排好，因此至少有一个热电堆总是会全部暴露在光柱下，而且至少会有一个会被全部遮挡住，无论太阳在天空中的任何位置，这些都是可以实现的。
所有的7个热电堆会收到相同数量的散射光，来自单个的热电堆读数，通过一个微型处理器计算总辐射和散射辐射，评估出阳光的状态。
该仪器通过了EP 1012633 & US 6417500认证。
SPN1 总辐射传感器技术指标：
WMO 级别：符合WMO 优质辐射计标准
总辐射及散射精度：±5%（日积分），
±5% ±10W/㎡（每小时平均值），
±8% ±10W/㎡（个别读数），
精度的可信度95%，即在正常的气候条件下，单个读数在所设定的限制内的概率是95%。
分辨率：0.6W/㎡ = 0.6mV
测量范围：0～>2000W/㎡
模拟输出的对应关系：1mV = 1 W/㎡
模拟输出范围：0～2500 mV
日照状态极限：120 W/㎡导向光束
精度状态精度：±10%
余弦修正精度：0-90°顶角入射光的±2%
方位角精度：±5%（360°旋转）
温度漂移系数：±0.02% / ℃（-20～+70℃）
工作温度范围：-40～+70℃
校正/稳定性：工厂校准，建议每2年校准一次
响应时间：<200ms
光谱响应：400～2700nm
光谱灵敏度变化：10%（典型）
非线性：<1%
倾斜响应：可忽略
零点漂移：在室温下，每变化5℃/小时，<3 W/m2； 夜晚读数<3 W/m2。
工作纬度范围：-90°～+90°
密封等级：IP67等级
日照状态输出：无日照=开路，有日照=短路到接地
供电：2mA（不包含加热器电源），5~15V DC
加热器供电：12～15V DC，最大1.5A
加热器控制：外部温度低于0℃，持续变化至20W输出
最低的无霜无冰温度（使用加热器时）：在风速0米/秒时-20℃，在风速2米/秒时-10℃
可选安装底座：3×M5
底座分接孔：108mm PCD，120°间距
尺寸：直径140毫米×高度100毫米
重量：940克
气象传感器：

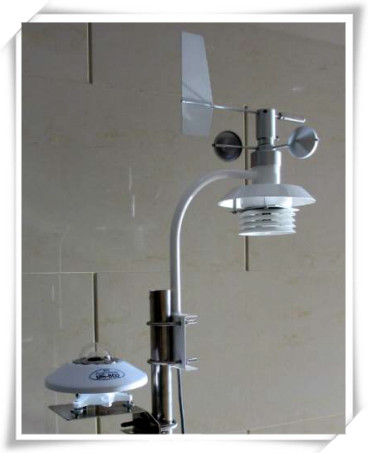

MetOne MSO一体化气象站是一款将风速、风向传感器、温度、相对湿度传感器、大气压力传感器集成为一体的多功能气象站。通过该站可同时获取风速、风向、温度、湿度、大气压力等气象参数，可应用于农田、草地、森林等小气候研究。
特点：
◆集成性强，实地安装简便
◆精度高、稳定性好、性价比高
◆短期研究和长期监测，都非常适用
◆防水性好，无须额外的防护设备
◆携带方便，安装简单
◆具有完善的防雷击、抗干扰等性能
◆除标准配置的传感器外，还可选择其他的传感器
◆支持有线、无线多种数据传输方式
主要技术参数：
风速
量程：0～60m/s
分辨率：0.1m/s
精度：2%
启动风速：1m/s
风向
量程：0～360°
分辨率：1°
精度：±4°
启动风速：1m/s
温度
量程：-40～＋60℃
分辨率：0.1℃
精度：±0.5℃
相对湿度
量程：0～100%
分辨率：1%
精度：±4%
大气压力
量程：500～1100hPa
分辨率：0.1hPa
精度：±2hPa
供电及输出
输出：1 Hz的测量速率
信号输出：RS-232，RS-485，
执行：8～36伏直流电源，10mA典型@ 12VDC
工作环境：温度：-40～＋60℃ 湿度：0～100%
日本EKO MS-802 副基准总辐射传感器
MS-802（副基准）:拥有质量最高的玻璃罩以及创新的技术设计，并具备温度补偿功能，具有极高的相应速度和精度，能满足高级别应用到要求。802F是带有通风装置的产品，可以有效降低结霜、降雪和灰尘的影响。
ISO 9060标准等级：副基准 Secondary
光谱范围(50%透光率)：280～3000nm
光谱范围(15%透光率)：275～3400nm
响应时间95% ：< 5 S
热辐射偏移(200W/m2)：+6W/m2
温度偏移(5K/hr)：<2W/m2
非稳定性（年变化）：<0.5%
非线形误差(在1000W/m2)：<0.2%
方向误差(在1000W/m2)：<20W/m2
光谱选择性(0.35-1.5μm)：< 3%
温度响应(-10-50℃)：< 1%
倾斜响应(at1000W/m2)：< 0.2%
灵敏度：大约7～10μV/W/m2
阻抗(Ω)：20-140
视场：180°
防护等级：IP67
工作环境：-40℃～+80℃
线缆长度 10m
CSI-110贴片式温度传感器
贴片式温度传感器采用热敏电阻，可直接测量物体表面的温度，尤其适合用于物体、材料和太阳能板表面温度的测量，其温度测量范围高达-40～＋135℃，能适应物体、材料和太阳能板昼夜温差的巨大变化，并与CSI的全系列数据采集器拥有良好的兼容性。
主要技术参数
范围：-40～＋135℃
精度：±0.2℃（-40℃～＋70℃）；
±0.5℃（71℃～＋105℃）；
±1℃（106℃～＋135℃）
最大浸水深度：21psi
时间常数（空气中）：252s（静止空气）；
25s（表面）
线性方程误差：0.0024℃（-40℃时）
磁盘材料：阳极电镀铝
贴片直径：63.5px
存储温度：-50～＋140℃
最大电缆长度：300m
重量：90.7g
CR1000数据采集器
CR1000数据采集器是Campbell数据采集器里面性价比最高的一款。它提供传感器的测量、时间设置、数据压缩、数据和程序的储存以及控制功能，由一个测量控制模块和一个配线盘组成，具有强大的网络通讯能力。
主要参数
● 采集器程序模拟输入通道数量： 16个
● 最大扫描速率：100Hz
● 最大输入电压：±5000mV
● 模拟电压分辨率：0.67μV
● 脉冲通道：2个
● 模拟输出通道：3个
● 激发电压：±5000mV可调
● 数字端口：8个I/O口
● 供电：9.6—16v直流
● 数据内存：4M
● 工作温度：-25—50℃；-55—85℃（扩展）
● 尺寸：21.6×9.9×55.00000000000001px
● 重量：1Kg
● 同步测量：可接SDM信号
