首页 > 供应产品 > 4英寸硅片 N型 111 单晶单面抛光硅片 科研实验晶圆

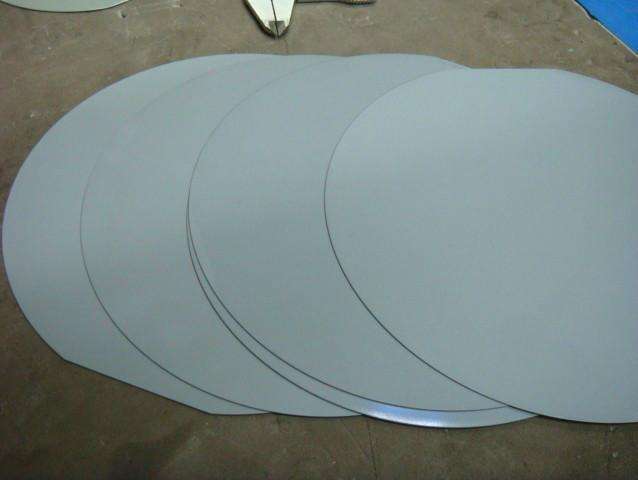

4英寸硅片 N型 111 单晶单面抛光硅片 科研实验晶圆
产品: 浏览次数:6334英寸硅片 N型 111 单晶单面抛光硅片 科研实验晶圆
单价: 面议
最小起订量: 10 件
供货总量: 10000 件
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-27 19:33

详细信息









特别声明:本公司所有的硅片都是由原生多晶硅拉制的单晶硅加工而成,不是廉价的回收再生硅片或用过重新抛光的硅片! 报价含16%增值税发票。





硅片(IC级,提拉法CZ)

直拉单面抛光硅片

1英寸(25.4mm)单面抛光直拉硅片厚度500um

1英寸(25.4mm)单面抛光直拉硅片厚度500um

 2英寸(50.8mm)单面抛光直拉硅片厚度280um

3英寸(76.2mm)单面抛光直拉硅片厚度380um

4英寸(100mm)单面抛光直拉硅片厚度500um

5英寸(125mm)单面抛光直拉硅片厚度625um

6英寸(150mm)单面抛光直拉硅片厚度675um

直拉双面抛光硅片

1英寸(25.4mm)双面抛光直拉硅片厚度500um

2英寸(50.8mm)双面抛光直拉硅片厚度280um

3英寸(76.2mm)双面抛光直拉硅片厚度380um

4英寸(100mm)双面抛光直拉硅片厚度500um

5英寸(125mm)双面抛光直拉硅片厚度625um

6英寸(150mm)双面抛光直拉硅片厚度675um

直拉单面抛光超薄硅片

1英寸(25.4mm)单面抛光超薄直拉硅片厚度100um

2英寸(50.8mm)单面抛光超薄直拉硅片厚度100um

3英寸(76.2mm)单面抛光超薄直拉硅片厚度100um

4英寸(100mm)单面抛光超薄直拉硅片厚度100um

直拉双面抛光超薄硅片

1英寸(25.4mm)双面抛光超薄直拉硅片厚度100um

2英寸(50.8mm)双面抛光超薄直拉硅片厚度100um

3英寸(76.2mm)双面抛光超薄直拉硅片厚度100um

4英寸(100mm)双面抛光超薄直拉硅片厚度100um

硅片(IC级,区熔FZ)

区熔单面抛光硅片

1英寸(25.4mm)单面抛光区熔硅片厚度500um

2英寸(50.8mm)单面抛光区熔硅片厚度280um

3英寸(76.2mm)单面抛光区熔硅片厚度380um

4英寸(100mm)单面抛光区熔硅片厚度500um

区熔双面抛光硅片

1英寸(25.4mm)双面抛光区熔硅片厚度500um

2英寸(50.8mm)双面抛光区熔硅片厚度280um

3英寸(76.2mm)双面抛光区熔硅片厚度380um

4英寸(100mm)双面抛光区熔硅片厚度500um

区熔单面抛光超薄硅片

1英寸(25.4mm)单面抛光区熔超薄硅片厚度100um

2英寸(50.8mm)单面抛光区熔超薄硅片厚度100um

3英寸(76.2mm)单面抛光区熔超薄硅片厚度100um

4英寸(100mm)单面抛光区熔超薄硅片厚度100um

区熔双面抛光超薄硅片

1英寸(25.4mm)双面抛光区熔超薄硅片厚度100um

2英寸(50.8mm)双面抛光区熔超薄硅片厚度100um

3英寸(76.2mm)双面抛光区熔超薄硅片厚度100um

4英寸(100mm)双面抛光区熔超薄硅片厚度100um





产品参数

产品尺寸

4英寸单面抛光硅片

生产方式

直拉单晶(CZ

直径和公差mm

100.0±0.3mm

型号/掺杂类型

N型(掺磷、砷)P型(掺硼)

晶向

<111>\<100>\<110>

电阻率

0.001-50ohm-cm)(可按照客户要求订制不同电阻率范围)

平整度TIR

<3um

翘曲度TTV

<10um

弯曲度BOW

<10um

粗糙度Ra

<0.5nm

颗粒度pewaferr

<10@0.3um

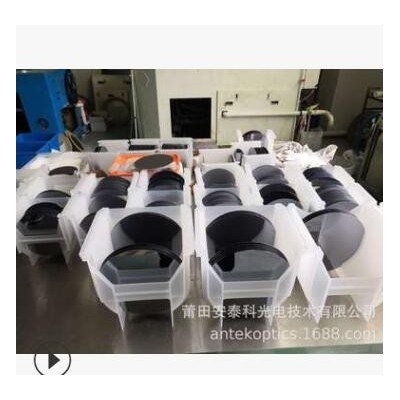

包装方式

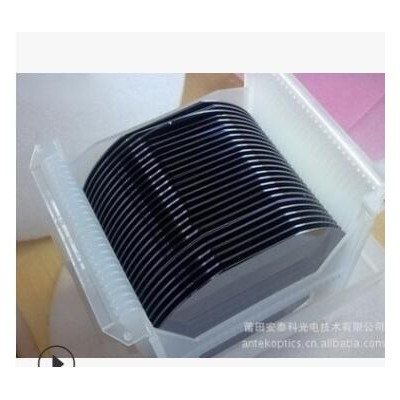

25片封装100级洁净室双层抽真空包装

发票

提供增值税发票

现在库存

请联系我们现有库存清单

用途

用于工艺等同步辐射样品载体、PVD/CVD镀膜做衬底、磁控溅射生长样品、XRDSEM、原子力、红外光谱、荧光光谱等分析测试基底、分子束外延生长的基底、X射线分析晶体半导体光刻

支付方式

公对公转账、支付宝付款、货到付款、银行汇款 联系电话:13860914042

加工订制

特殊规格加工定制周期1-3周,详情请公司联系.

快递投送

顺丰包邮!



订货信息必须包括:

1. 电阻率

2. 尺寸: 2", 3", 4", 5", 其它尺寸可订制

3. 厚度

4. 单面抛光,双面抛光,不抛光

5. 级别:机械级,测试级,Prime级(正片)

6. 导电类型:P型,N型

7. 晶向

7. 掺杂数型:掺硼,掺磷,掺砷,掺镓,掺锑,不掺

8. TTV, BOW (正常值为<10um)


timg4
