电池模组

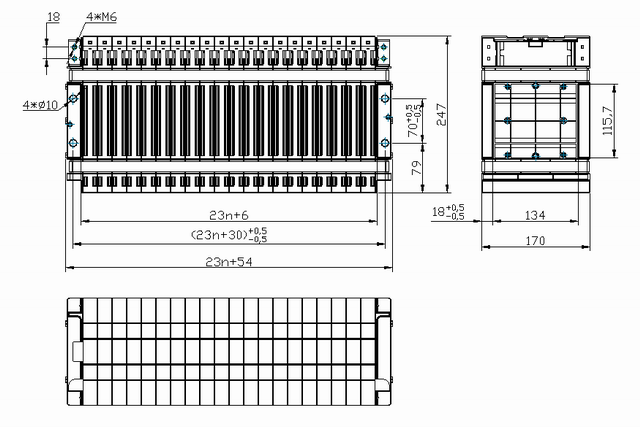

DFDPSP10161227(46Ah)

电芯标准化模组

• 模组外形尺寸：（23n+54）mm*170mm*247mm， n为框架数量；

• 模组安装尺寸：（23n+30）±0.5mm*148±0.5mm，n为框架数量；

• 模组固定槽深：18±0.5mm

• 模组安装方式：M8螺栓*4；

• 高压输出方式：两端同侧输出；

• 低压输出方式：根据需要在模组任意一端通过接插件输出；

• 模组散热方式：自然散热或液冷；

• 模组能量密度转化率：89%。

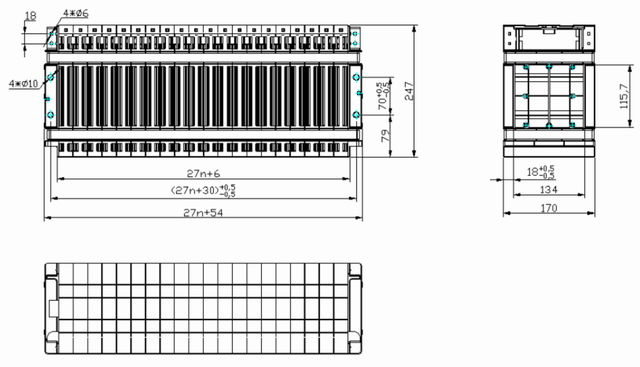

DFDPSP12161227(55Ah)

电芯标准化模组

• 模组外形尺寸：（27n+54）mm*170mm*247mm， n为框架数量；

• 模组安装尺寸：（27n+30）±0.5mm*148±0.5mm，n为框架数量；

• 模组固定槽深：18±0.5mm

• 模组安装方式：M8螺栓*4；

• 高压输出方式：两端同侧输出；

• 低压输出方式：根据需要在模组任意一端通过接插件输出；

• 模组散热方式：自然散热或液冷；

• 模组能量密度转化率：89%。
